Eva Arrieta Vergara muestra cómo cubiertas acristaladas de forma libre se vuelven construibles mediante un sistema estructural monocapa repetible. Geometría, diseño de nudos, precisión de fabricación, tolerancias y compatibilidad con el vidrio se tratan como un único problema coordinado.
Una cubierta de forma libre puede parecer compuesta por piezas irrepetibles y, sin embargo, necesita una lógica constructiva capaz de fabricarse, replantearse y montarse de manera sistemática. Eva Arrieta Vergara presenta una solución estructural monocapa que transforma superficies complejas en redes controladas de barras y nudos. La libertad arquitectónica nace de un principio de conexión consistente que admite ángulos variables sin inventar un detalle nuevo en cada intersección.
Un mismo nudo absorbe muchas geometrías

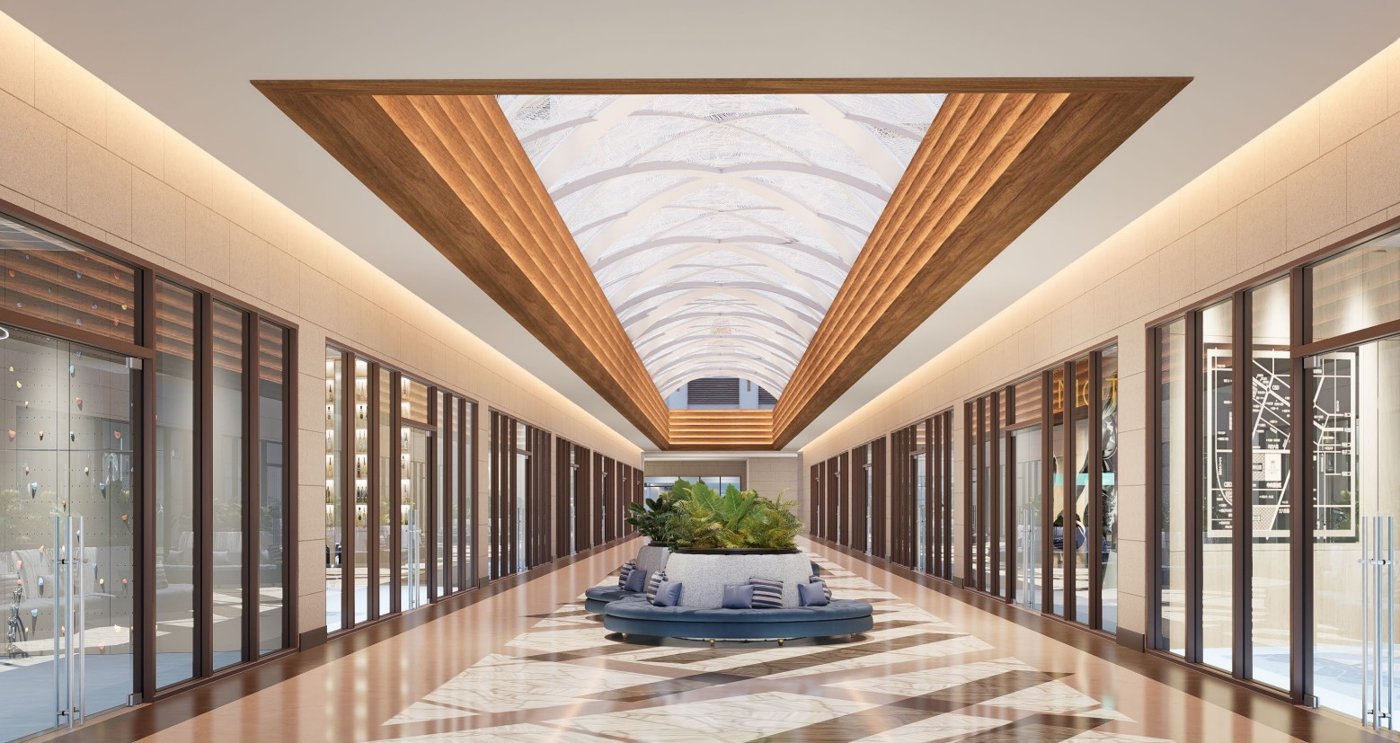

El sistema utiliza barras estructurales rectangulares que se encuentran en nudos cilíndricos macizos. El nudo aporta un lenguaje común de conexión mientras los elementos llegan con ángulos distintos según la superficie. Así se separa la complejidad global de la repetición local: la cubierta puede curvarse y torsionarse mientras el principio de unión permanece conocido. Esa repetibilidad favorece análisis, fabricación y control de calidad. Cada nudo transmite esfuerzos, fija geometría y sirve de referencia al acristalamiento superior. Por eso pequeños errores dimensionales pueden afectar tanto a estructura como a estanqueidad. La conexión no puede entenderse como una ingeniería oculta; forma parte de la lógica de envolvente y es el mecanismo que hace viable construir una superficie muy variable.
La geometría digital necesita tolerancias físicas

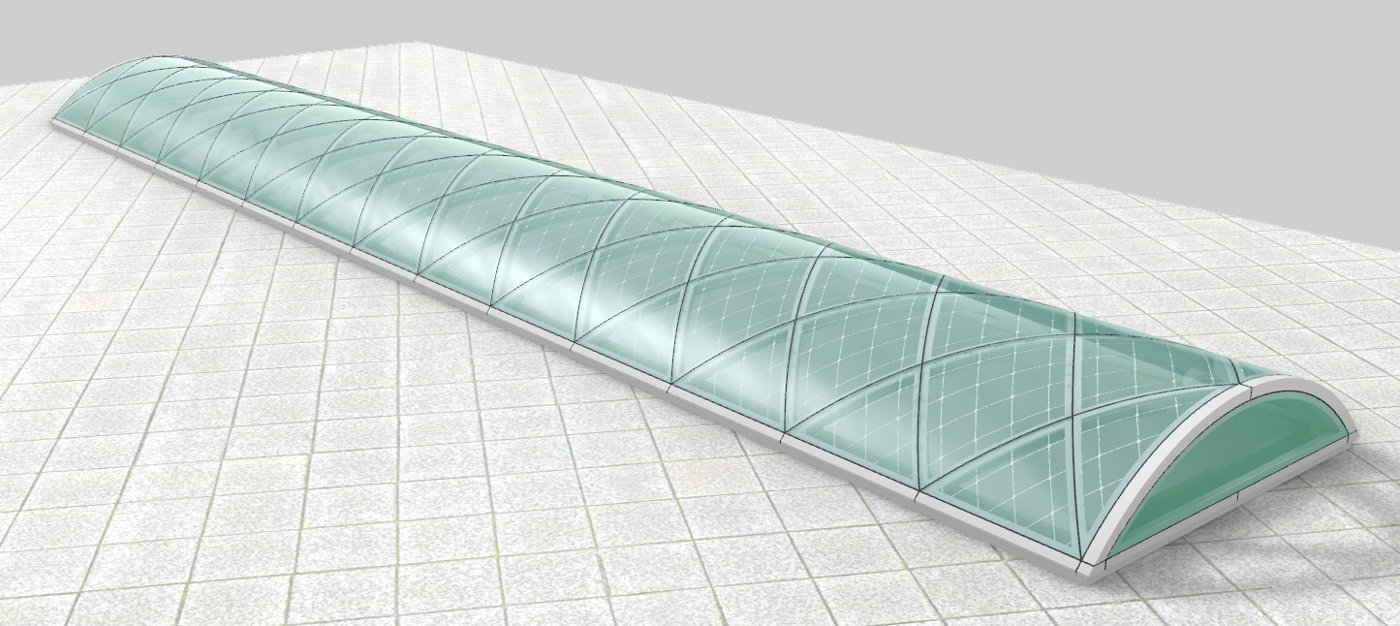

Los modelos computacionales pueden situar cada nudo con gran precisión, pero fabricación, cimentaciones y montaje siguen teniendo tolerancias. Incluso piezas exactas necesitan una estrategia para evitar que los errores se acumulen a lo largo de una cubierta extensa. Control topográfico, secuencia de montaje y ajustes locales permiten que una red formada por muchos elementos cierre correctamente al encontrarse con bordes fijos. La geometría irregular hace esta cuestión especialmente importante porque puede no existir una referencia recta donde esconder variaciones. Un pequeño error angular puede propagarse por varias crujías. Datos digitales de fabricación y levantamiento de obra forman por ello un único flujo de trabajo. El modelo se convierte en sistema de coordenadas para producción y montaje y no solo en representación de diseño.
El vidrio no puede llegar al final

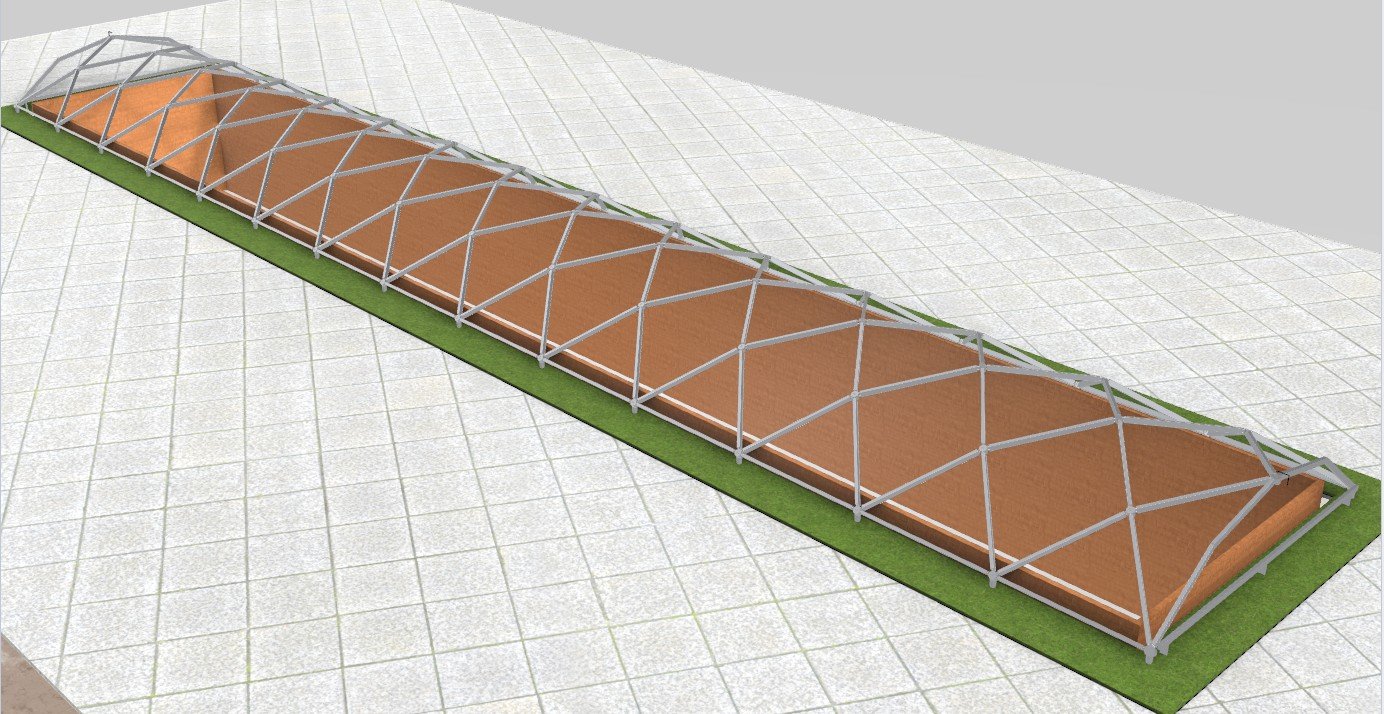

Una gridshell puede ser estructuralmente elegante y fallar como envolvente si el vidrio no puede asumir su geometría y movimientos. Forma de panel, apoyo de borde, anchura de juntas y drenaje deben coordinarse con la malla estructural. Cuadriláteros muy alabeados pueden obligar a triangular o ajustar geometría. La mejor retícula estructural no es automáticamente la mejor retícula para acristalar. Movimiento térmico y flechas también afectan a los sellos. Las grandes cubiertas se deforman por temperatura y carga, por lo que los detalles de vidrio necesitan suficiente flexibilidad para mantener estanqueidad sin introducir tensiones dañinas. Geometría estructural y geometría de acristalamiento tienen que desarrollarse conjuntamente y no forzarse una sobre otra al final.
Los mock-ups revelan riesgos de interfaz
Las geometrías complejas se benefician especialmente de prototipos físicos. Un nudo digital puede parecer resuelto y, sin embargo, impedir que una herramienta alcance un tornillo, que una junta se coloque de forma continua o que el borde del vidrio tolere desviaciones. Los mock-ups descubren estos riesgos antes de que la repetición los haga costosos y crean una referencia para tamaño de nudo, anchura de junta y relación entre estructura y vidrio. También sirven para ensayar agua y montaje. Los equipos practican la secuencia e identifican dónde son necesarios apoyos temporales o acceso adicional. El aprendizaje regresa después al modelo y crea un ciclo entre diseño digital y fabricación física. Cada prototipo reduce incertidumbre en el sistema repetible.
Una regla permite escalar lo singular

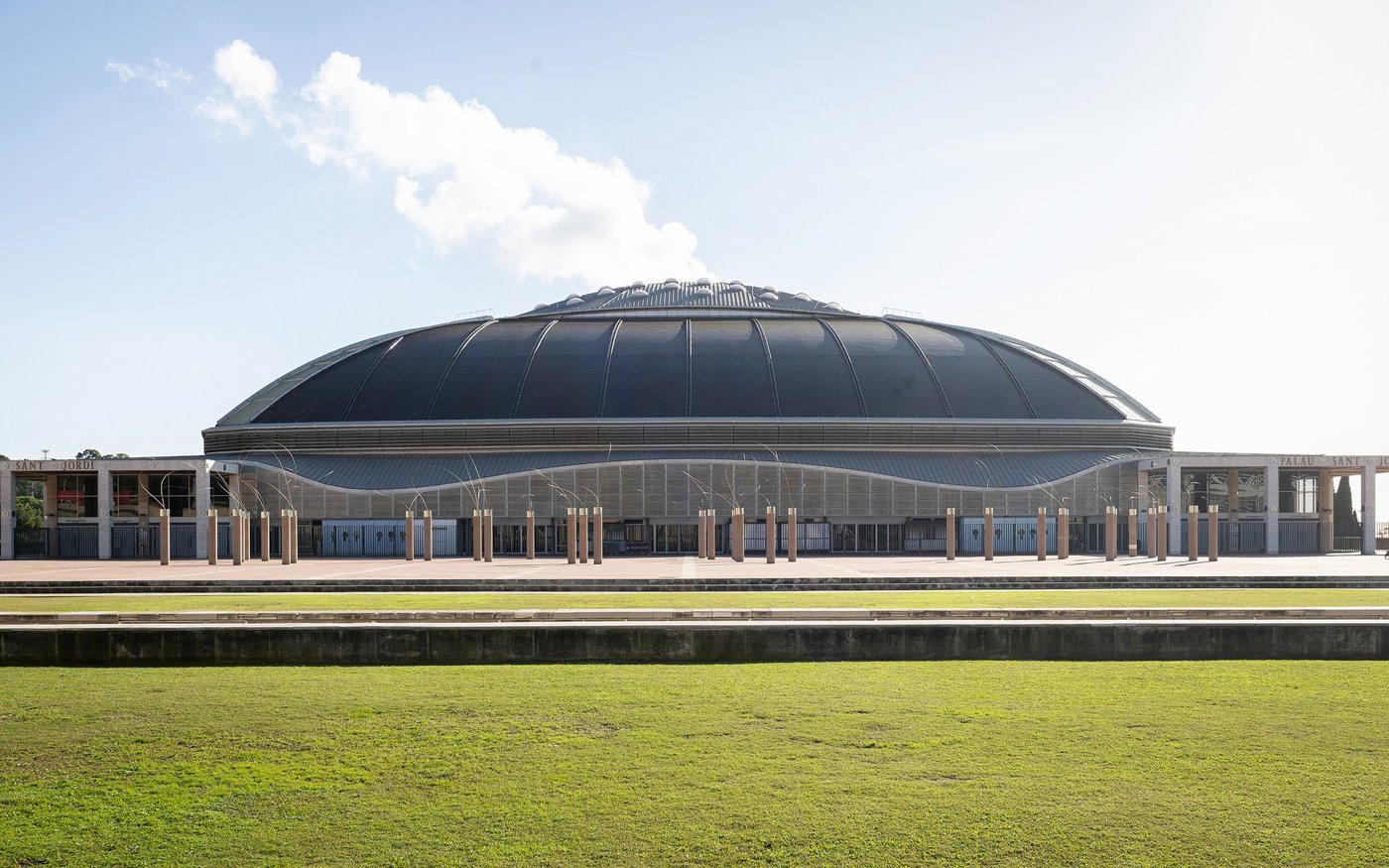

El atractivo de una gridshell es que una única regla geométrica puede crear espacios que parecen completamente específicos. Los ejemplos demuestran que eso no exige inventar cada componente de manera independiente. Los principios de conexión permanecen estables mientras cambian longitud y ángulo de las barras. Así el diseño digital se convierte en construcción industrial. Para la arquitectura, la lección es buscar la regla que existe debajo de la forma. Si la superficie puede expresarse mediante una malla que respete fabricación, vidrio y montaje, una geometría compleja puede ser eficiente y precisa. Las mejores envolventes de forma libre no son sistemas sin límites; son sistemas cuidadosamente restringidos cuyas reglas permiten variedad arquitectónica.
