Naz Fenercioğlu’nun örnek hesabında aynı üçlü cam ve aynı doğrama korunurken yalnızca cam kenarı çıtası değiştirildi. Uw değerinin 1,09’dan 0,84’e, ardından 0,82 W/m²K’ye inmesi, küçük görünen bir bileşenin bütün pencere üzerindeki etkisini görünür kılıyor.
Bir pencerenin enerji performansı çoğu zaman camın Ug değeri üzerinden konuşulur. Bu anlaşılır bir başlangıçtır: cam, pencerenin en geniş ve en görünür yüzeyidir. Ancak Ug yalnızca camı tanımlar. Pencerenin tamamının ısı geçirgenliği için bakılması gereken değer Uw’dir. Naz Fenercioğlu’nun verdiği örnek hesap, bu farkı rakamlarla görünür kılıyor. Aynı üçlü cam ve aynı ısı yalıtımlı alüminyum doğrama korunurken yalnızca cam kenarı çıtası değiştirildi. Hesaplanan Uw değeri önce 1,09 W/m²K, ardından 0,84 W/m²K ve 0,82 W/m²K oldu.
Bu karşılaştırmanın temel mesajı açık: Gerçek enerji performansı tek bir bileşenden değil, bütün sistemden ölçülür.
Ug değil, Uw: performansın ölçeğini doğru seçmek

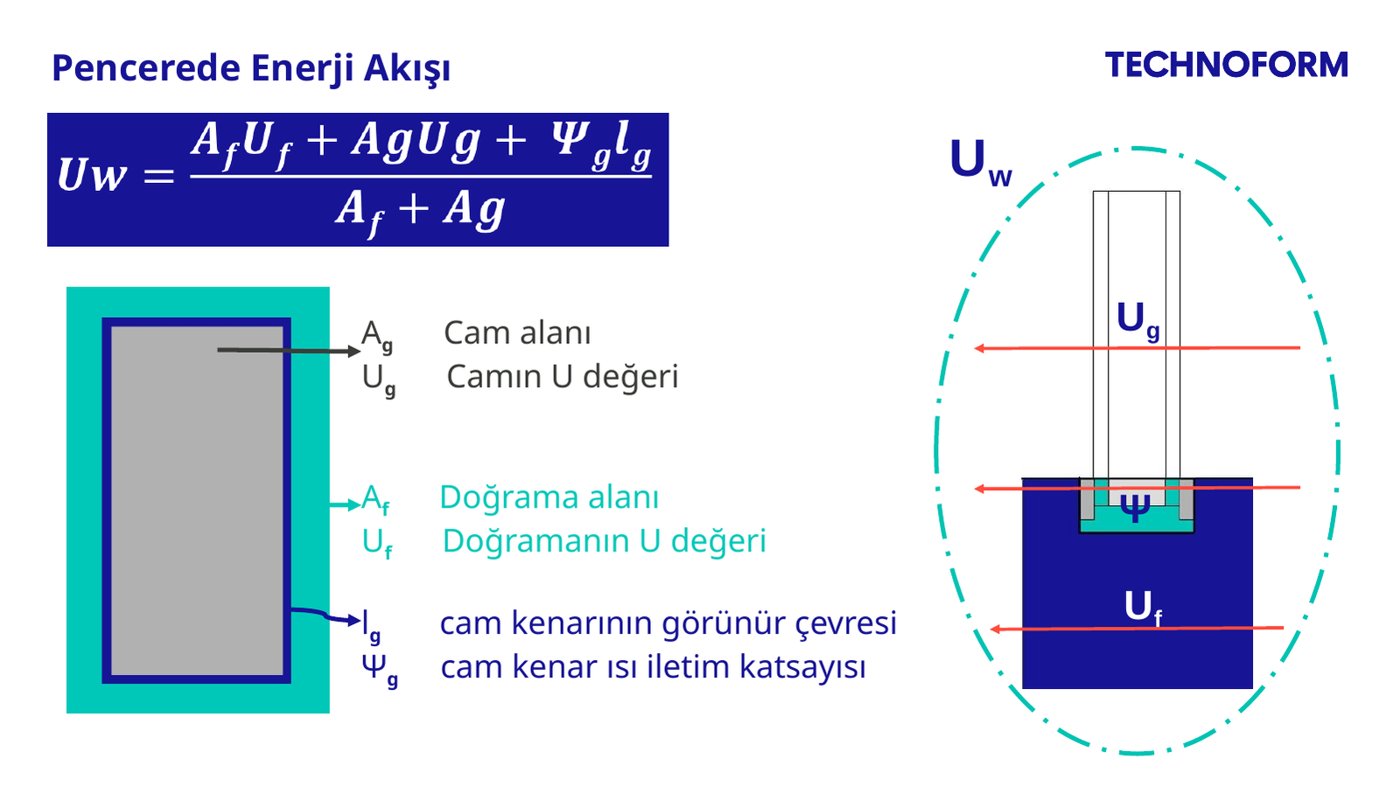

Fenercioğlu’nun aktardığı yaklaşık değere göre bir binadaki ısı kaybının yüzde 25’i pencere veya cephe bölgelerinden meydana geliyor. Bu kaybı yalnızca camın katalog değeriyle açıklamak ise eksik bir değerlendirme oluşturuyor. Penceredeki enerji akışı üç ana bileşen üzerinden ele alınıyor:
Cam alanı ve camın Ug değeri; Doğrama alanı ve doğramanın Uf değeri; Camın doğramayla birleştiği kenar ve bu bölgenin Ψg değeri.
Bu bileşenler birlikte toplam Uw sonucunu oluşturuyor. Çok iyi bir Ug değerine sahip cam, doğrama veya cam kenarı zayıf kaldığında aynı performansı pencerenin tamamına otomatik olarak taşımıyor. Benzer biçimde, iyi yalıtılmış bir doğrama da diğer bileşenlerden bağımsız değerlendirilemiyor. Bu nedenle doğru soru yalnızca “Camın U değeri nedir?” değil, “Pencerenin tamamının Uw değeri nedir?” olmalı.
Camdan bütün pencereye uzanan örnek hesap

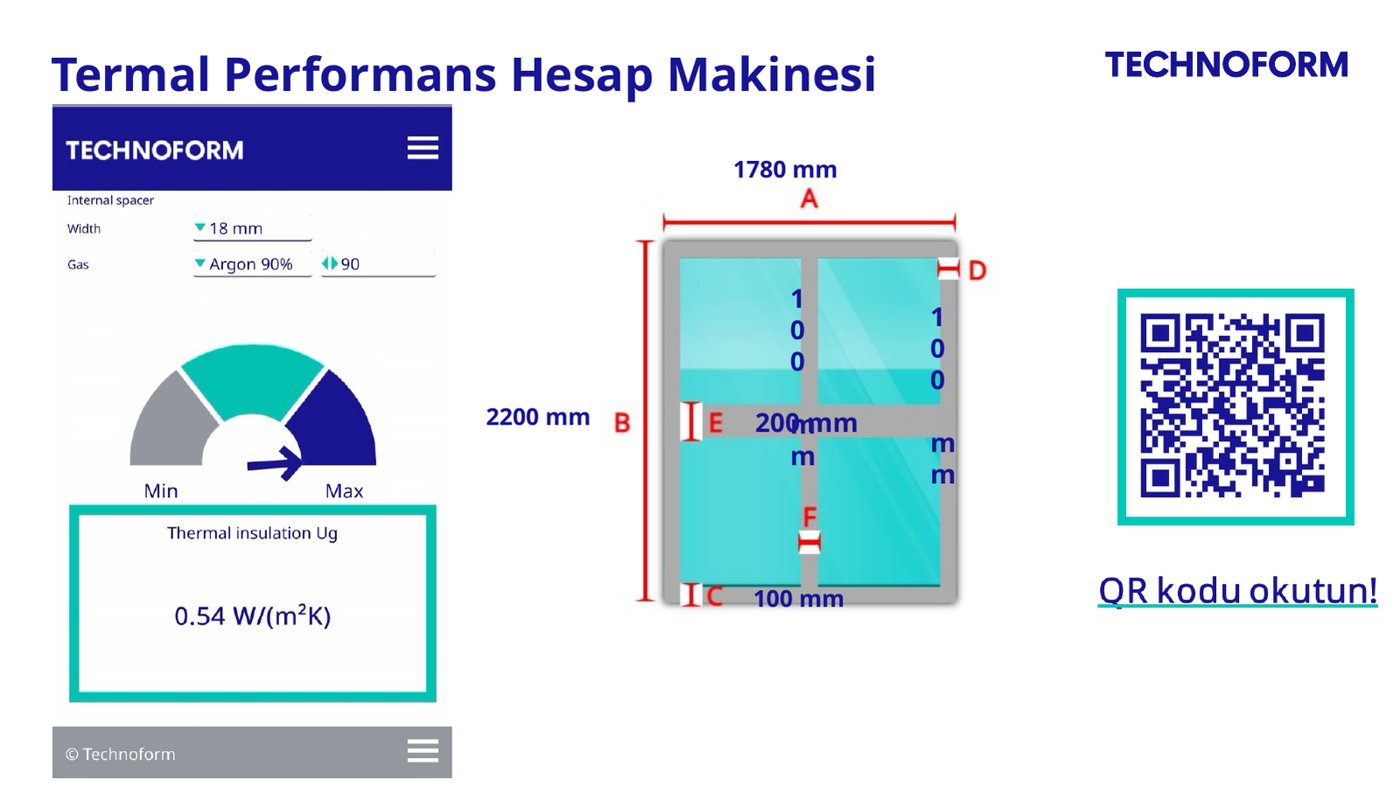

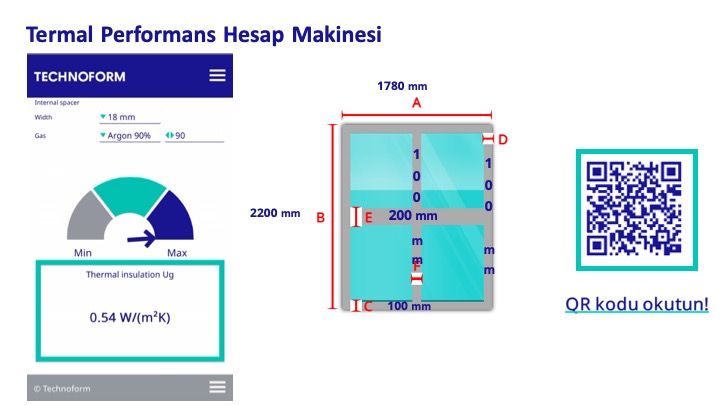

Karşılaştırmanın ilk adımında üçlü cam konfigürasyonu tanımlandı. Cam kalınlıkları 6-4-6 mm olarak seçildi; ikinci ve beşinci yüzeylere Low-E kaplama eklendi. İki cam boşluğu için 18 mm ara mesafe ve yüzde 90 argon kullanıldı. Bu cam kurgusunun Ug değeri yaklaşık 0,54 W/m²K olarak hesaplandı. Ardından hesap cam seviyesinden çıkarılarak pencerenin tamamına taşındı. Doğrama ölçüsü, doğrama malzemesi, cam kombinasyonu ve kenar çıtası aynı model içinde tanımlandı. Doğrama için ısı yalıtım bariyerli alüminyum sistem seçildi; genişlik 1780 mm olarak güncellendi. Sonraki adımda cam ve doğrama sabit tutuldu. Değiştirilen tek bileşen cam kenarı çıtasıydı. Böylece küçük görünen bir detayın toplam sistem sonucundaki etkisi doğrudan karşılaştırılabildi.
Bir bileşen değişti, üç sonuç çıktı
İlk senaryoda alüminyum çıta kullanıldı ve pencerenin Uw değeri 1,09 W/m²K hesaplandı. İkinci senaryoda alüminyum çıta, SP14 warm-edge çözümüyle değiştirildi. Diğer girdiler aynı kaldığı hâlde Uw değeri 0,84 W/m²K seviyesine indi. Üçüncü senaryoda SP24 kullanıldığında hesaplanan değer 0,82 W/m²K oldu. Camın Ug değeri üç senaryoda da değişmedi. Sonucu değiştiren, camın doğramayla birleştiği kenardaki bileşendi. Hesapta alüminyum çıtadan SP14’e geçiş yüzde 29,76, SP24’e geçiş ise yüzde 32,93 iyileşme gösterdi. Bu değerler yaklaşık yüzde 30 ve yüzde 33 olarak okunabilir. Buradaki oranlar her pencere için geçerli evrensel sonuçlar değildir; tanımlanan ölçülere ve bileşenlere sahip örnek sistemin sonuçlarıdır. Buna rağmen karşılaştırma, ürün seçiminde yalnızca en büyük yüzeye odaklanmanın neden yetersiz kalabileceğini açık biçimde gösteriyor.
Küçük görünen kenar detayı neden önem taşıyor?
Cam kenarı, pencerenin toplam alanı içinde dar bir bölge gibi görünebilir. Ancak Uw hesabında ayrı bir bileşen olarak yer alır. Bu nedenle camın merkezindeki iyi performans, kenar birleşimi hesaba katılmadan pencerenin tamamını tanımlamaz. Termal performans hesaplamasının değeri burada ortaya çıkıyor. Doğrama ölçülerinden cam kombinasyonuna, gaz dolgusundan çıta seçimine kadar bütün bileşenler aynı modelde tanımlandığında, tek bir ürün değişikliğinin toplam sistem üzerindeki etkisi görünür hâle geliyor. Bu yaklaşım, şartnameyi de değiştiriyor. “Düşük Ug değerli cam” hedefi gerekli olabilir; fakat tek başına nihai performansı tarif etmez. Cam, doğrama ve cam kenarı birlikte değerlendirilmeden Uw hedefinin sağlanıp sağlanmadığı anlaşılamaz.
Enerji verimliliğinin yanında ömür ve tasarım

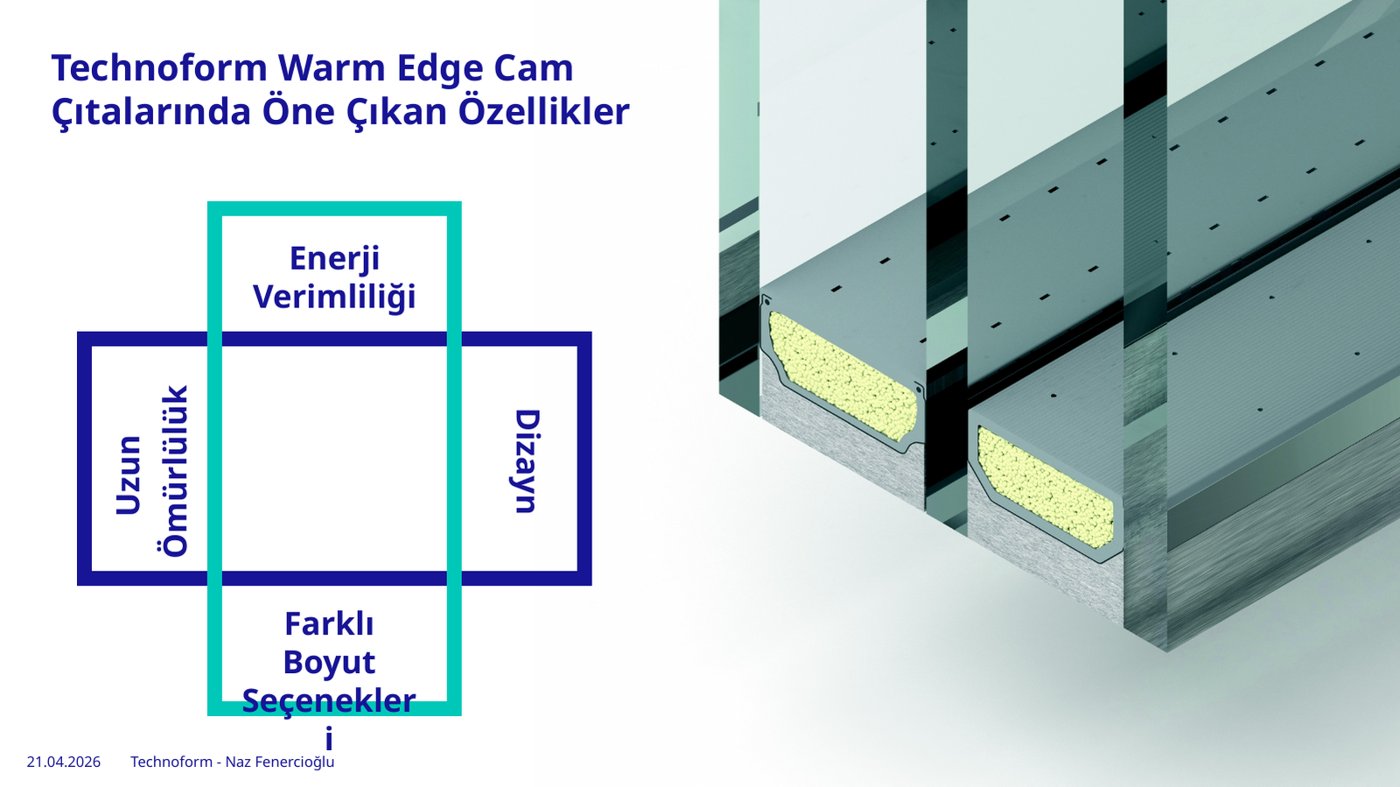

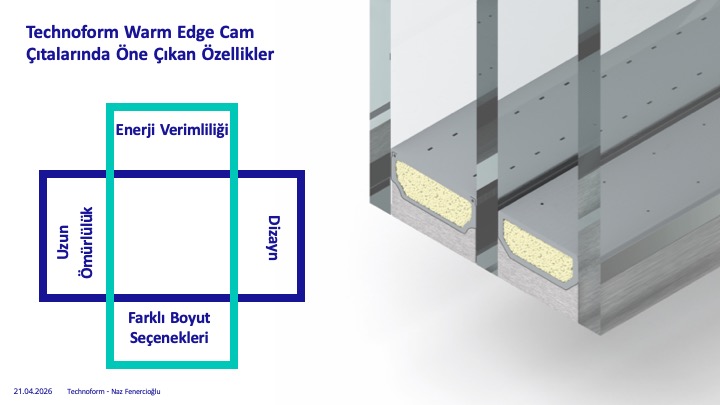

Warm-edge cam çıtaları yalnızca Uw hesabındaki iyileşmeyle ilişkilendirilmiyor. Fenercioğlu, bu çözümlerin enerji verimliliğinin yanında camın uzun ömürlü olmasına katkı, farklı boyut seçenekleri, renk alternatifleri ve minimal tasarım desteği sunduğunu belirtiyor. Bu çerçevede cam kenarı yalnızca hesap tablosundaki teknik bir terim değil; pencerenin performansını, kullanım ömrünü ve görünen detayını aynı anda etkileyen bir tasarım kararı hâline geliyor.
Tek pencereden daha büyük bir ölçeğe
Fenercioğlu’nun aktardığı bazı hesaplamalara göre warm-edge cam çıtalarına geçiş, yıllık ısıtma ve soğutma maliyetlerinde yüzde 10’a varan tasarruf potansiyeli gösterebiliyor. Bu oran her proje için verilmiş bir garanti değil; bina, iklim ve sistem koşullarına bağlı bir hesap sonucu olarak ele alınmalı. Tekil pencere üzerindeki değişim, büyük bir yapı stoğunda tekrarlandığında önemli bir toplam etki yaratabilir. Bu ölçek yaklaşımı, Technoform’un paylaştığı şirket verilerinde de görülüyor: yıllık yalıtım ürünü üretiminin bir milyar metreyi aştığı ve ürünlerin yılda 16 milyar kWh’den fazla enerji tasarrufuna katkı sağladığı belirtiliyor.
Pencere performansını iyileştirmek, yalnızca daha iyi bir cam seçmek anlamına gelmiyor. Gerçek sonuç; camın, doğramanın ve kenar birleşiminin aynı sistem içinde nasıl çalıştığıyla ortaya çıkıyor. Aynı camın üç farklı Uw sonucu üretmesi bu nedenle güçlü bir hatırlatma sunuyor: Bazen toplam performanstaki en büyük fark, en küçük görünen detayda saklıdır.
