Parametrik model ile üretim modeli aynı şey değildir. İlki karmaşık geometriyi hızlı üretir; ikincisi her panelin kalınlığını, birleşimini, toleransını, kodunu, bağlantısını ve imalat çizimini eksiksiz taşımak zorundadır. İbrahim Ayaz, bu iki dünya arasındaki boşluğun özel yazılım ve cephe mühendisliği bilgisiyle nasıl kapatılabileceğini ele alıyor. Ayaz, Red Sea Airport ve Karbala Airport örneklerinde manuel modelleme yaklaşımının nasıl kural tabanlı dijital iş akışına dönüştürüldüğünü gösterdi. teknoloji, kendi başına bir görselleştirme aracı değil; üretim hızını, doğruluğu ve veri sürekliliğini yöneten bir teslimat yöntemi olarak konumlandı.

Tasarım geometrisi neden üretime doğrudan gidemez?

Mimari model çoğu zaman ideal yüzeylerden oluşur. Panel sınırları, gerçek malzeme kalınlığı, büküm yarıçapı, derz, bağlantı erişimi, montaj sırası ve toleranslar daha sonra eklenir. Karmaşık cephede bu dönüşüm manuel yapılırsa aynı işlem binlerce kez tekrarlanır ve hata olasılığı büyür. Üretim modelinin cevaplaması gereken sorular farklıdır:

Panel hangi cephe zonuna ve aksa ait? Düz mü, tek eğrisel mi, çift eğrisel mi? Kenar dönüşleri ve takviye profilleri nasıl? Ankraj noktaları gerçek alt konstrüksiyonla çakışıyor mu? Maksimum levha/kalıp/işleme ölçüsünü aşıyor mu? Komşu panellerle derz ve sehim uyumu sağlanıyor mu? Paketleme, taşıma ve montaj yönü nedir? Revizyon olduğunda hangi çizimler ve üretim dosyaları etkileniyor?

Bu bilgiler yüzey modelinde bulunmuyorsa, “dijital tasarım” hâlâ manuel üretim hazırlığına bağımlıdır.

Red Sea Airport: 14.000’den fazla paneli kural tabanlı üretmek

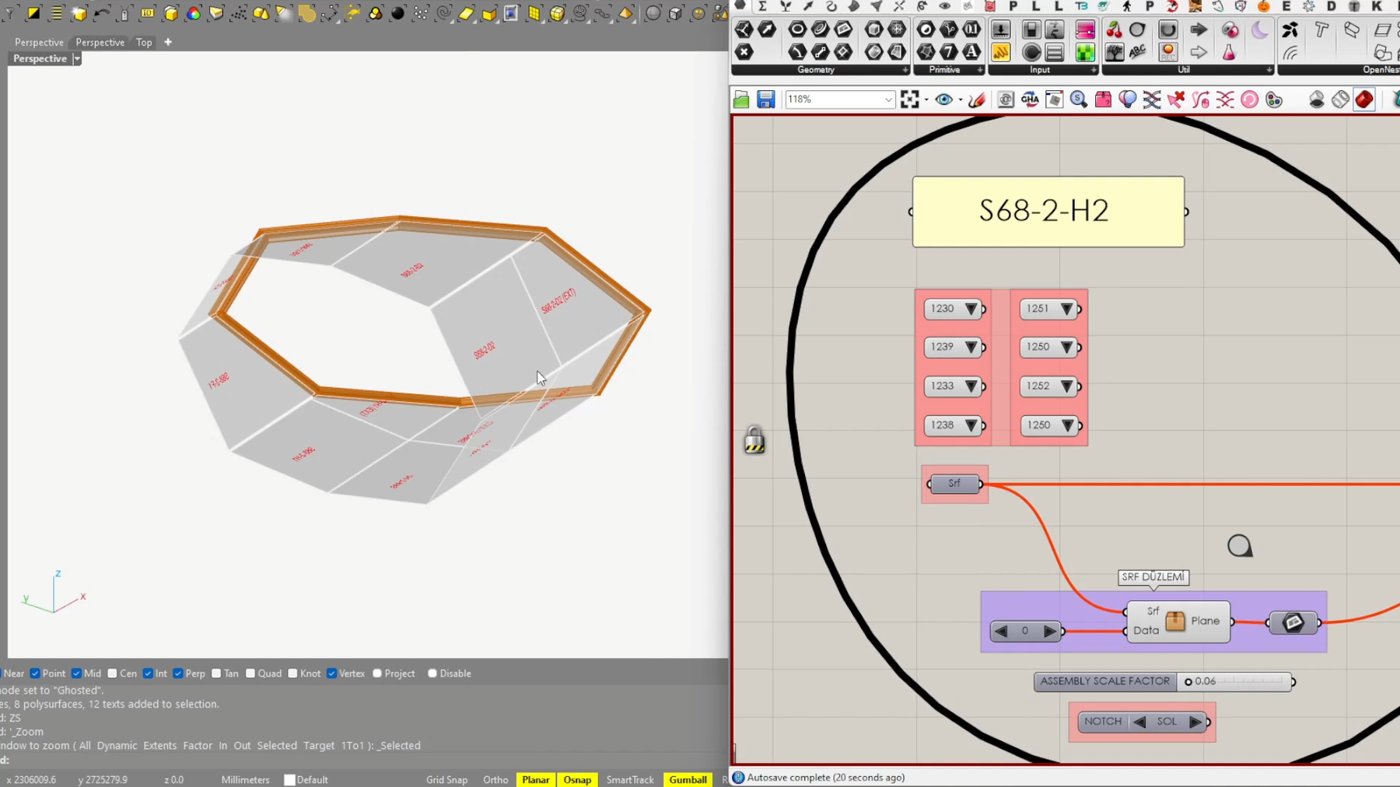

NRVN’nin paylaştığı verilere göre Red Sea Airport cephesi yaklaşık 24.000 metrekare ve 14.000’den fazla panel içeriyordu. NRVN, geleneksel manuel modelleme yerine proje için geliştirilen script’leri kullanarak günlük panel işleme kapasitesini 5’ten 120’ye çıkardığını belirtti. Bu artış NRVN’nin proje performans verisidir ve iş kapsamı, panel karmaşıklığı, ekip yapısı ve “tamamlanmış panel” tanımına bağlıdır. Yine de ölçek, otomasyonun nerede değer ürettiğini açıkça gösteriyor: Tekrarlanan geometrik ve dokümantasyon adımları kurala bağlandığında mühendis zamanı kopyalama işinden istisna yönetimine kayar. Teslimat yalnızca üç boyutlu model değildi. NRVN, üretime hazır 3B modeller ve ayrıntılı imalat çizimlerini içeren anahtar teslim teknik paket hazırlandığını ifade etti. Böyle bir pakette model ile çizimin aynı veri kaynağından beslenmesi önemlidir. Panel geometrisi değiştiğinde kod, ölçü, kesit, malzeme listesi ve çizim görünüşleri tutarlı biçimde güncellenmelidir.

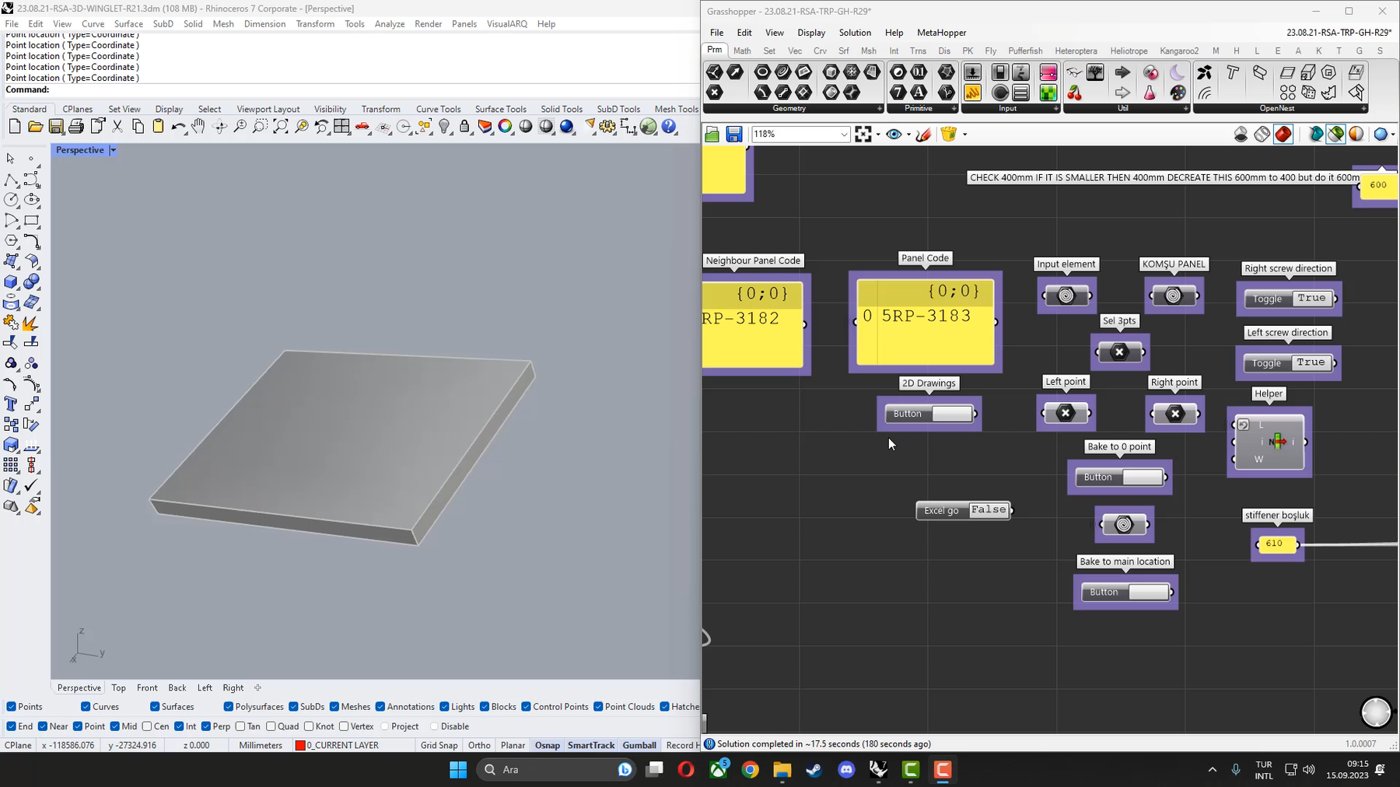

Script neyi otomatikleştirmeli?

Cephe otomasyonu üç katmanda düşünülebilir.

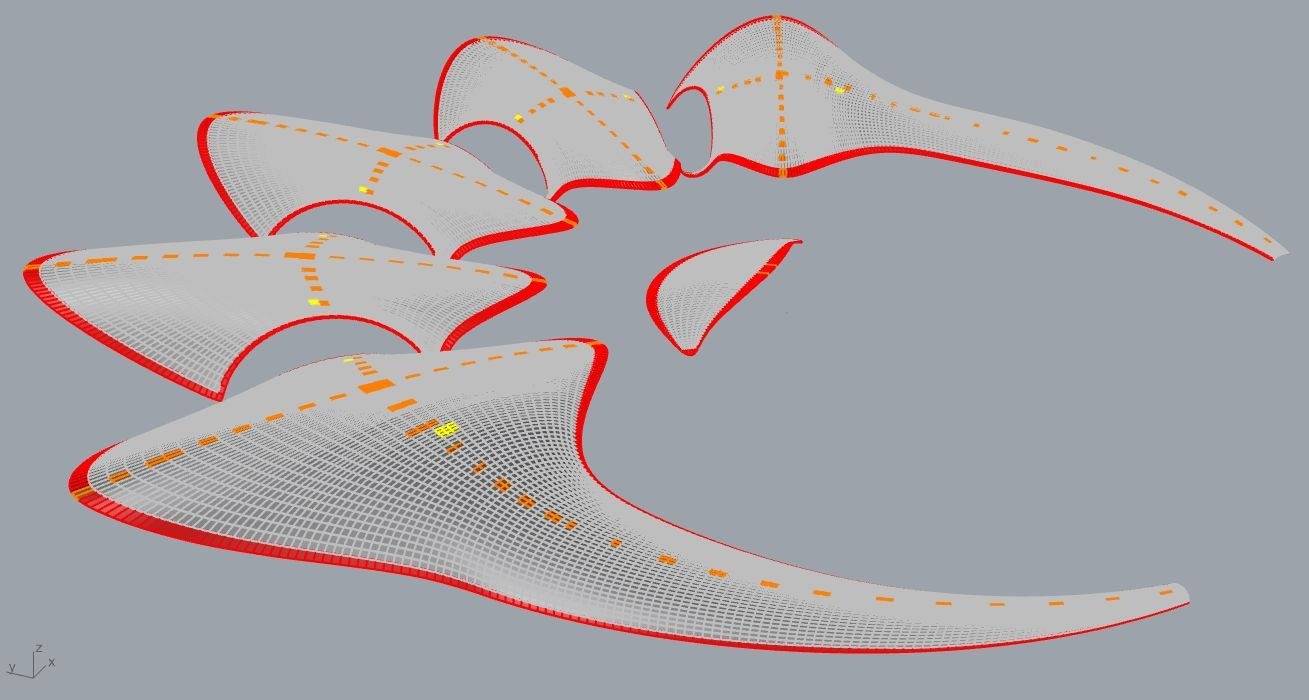

Geometri üretimi

Ana yüzey panel gridine bölünür; panel düzlemleri, kenar çizgileri ve yerel koordinat sistemleri oluşturulur. Offset, kalınlık, büküm ve dönüşler gerçek üretim kurallarına göre eklenir.

Mühendislik kontrolü

Panel ölçüsü, açı, eğrilik, ağırlık, destek aralığı ve derz değerleri sınırlarla karşılaştırılır. Uygun olmayan elemanlar otomatik olarak işaretlenir; sistem her istisnayı “çözmüş” gibi davranmaz.

Dokümantasyon ve veri

Panel kimliği, zon, kat, tip, malzeme, yüzey, ağırlık, bağlantı ve revizyon verileri modele bağlanır. İmalat paftaları, kesim listeleri ve paketleme tabloları bu bilgilerden üretilir. En güvenli otomasyon, hesap sonucunu görünmez kılan kara kutu değil; hangi kuralın hangi panelde çalıştığını izlenebilir hâle getiren sistemdir.

Karbala Airport: konseptten LOD500’e tek veri zinciri

Karbala Airport örneğinde NRVN’in cepheyi konseptten üretime kadar geliştirdiği; geometri optimizasyonu, LOD500 model ve imalat çizimlerini özel yazılımla aynı iş akışında birleştirdiği aktarıldı. LOD500 etiketi tek başına kalite garantisi değildir. Modelin gerçekten üretim ve as-built düzeyinde kullanılabilmesi için şu koşullar gerekir:

Her elemanın benzersiz ve kalıcı kimliği, onaylı malzeme ve bağlantı verisi, model/çizim revizyon eşleşmesi, üretim ve montaj durum bilgisi, saha ölçülerinin modele geri işlenmesi, değişikliğin etkilediği elemanların otomatik belirlenmesi.

Kavramsal geometri ile üretim detayının aynı zincirde tutulması, tasarım revizyonlarını daha kontrollü hâle getirir. Ancak erken modeldeki belirsizlikler de açıkça seviyelendirilmelidir; kesinleşmemiş veri üretim gerçekliği gibi gösterilmemelidir.

Veri sürekliliği ekip organizasyonunu değiştirir

Özel yazılım geliştirmek, cephe mühendisi ile yazılımcının ayrı odalarda çalışmasıyla başarılamaz. Kodun içinde malzeme davranışı, üretim sınırı, bağlantı mantığı ve saha sırası bulunur. Bu nedenle alan uzmanı kuralları tanımlar, yazılım geliştirici ölçeklenebilir aracı kurar, üretici imalatı doğrular ve saha ekibi montaj geri bildirimini sisteme taşır. Yeni kariyer yolları da burada doğar: computational façade engineer, BIM/data coordinator, geometry specialist ve digital fabrication engineer gibi roller klasik çizim üretiminin ötesinde tasarım ile üretim arasında çalışır.

Otomasyonun riskleri

Hız, yanlış kuralı da hızla çoğaltabilir. Bu nedenle dijital iş akışında şu kontroller gereklidir: Kural seti, onaylı tip detay ve hesaplarla ilişkilendirilmeli. Script sürümü ile ürettiği panel/pafta sürümü kaydedilmeli. Temsilî panel aileleri manuel olarak çapraz kontrol edilmeli. Geometri değişiklikleri için tolerans ve çakışma raporu üretilmeli. İstisnalar otomatik “düzeltilmek” yerine mühendis onayına yönlendirilmeli. Üretici, makine ve malzeme sınırları gerçek verilerle güncellenmeli. Saha taraması ve as-built ölçüler, modelin tek yönlü değil döngüsel olmasını sağlamalı.

Cephe mühendisliği için yeni ölçüt

Başarılı dijital teslimat, modelin ne kadar etkileyici göründüğüyle değil şu sonuçlarla ölçülür:

Aynı panelin model, pafta ve üretim listesinde aynı olması, revizyon etkisinin hızlı ve güvenilir bulunması, üretim öncesi hataların azalması, panel kodunun fabrikadan montaj konumuna kadar izlenmesi, tasarım bilgisinin saha geri bildirimiyle güncellenmesi.

Ayaz’ın sunduğu örnekler, hesaplamalı tasarımın cephe sektöründeki asıl dönüşümünü gösteriyor. Geometri üretmek artık başlangıç düzeyi bir yetenek. Rekabet avantajı, o geometriyi mühendislik kuralları, üretim verisi ve izlenebilir dokümantasyonla tek bir güvenilir akışa dönüştürebilmekte yatıyor.
